Põllumajanduse niisutusvee arvesti
Torustikku läbiva külma (kuuma) vee kogumahu mõõtmine. Seda tüüpi veearvestit saab kasutada kauglugemise edastussüsteemis, mis on varustatud impulsiga.
Kirjeldus
LXXG DN40 ~ 300 Kastmine Water Meeter
Toote omadused/eelised
- Väike ülekandetakistus, suur läbilaskevõime, blokeerimisvastane ja tugev saastevastane{0}}võime;
- Kuiv-ketasketas, magnetajam;
- Vaakumkinnitusega register tagab, et sihverplaadil ei tekiks kondenseeru ja näit püsib selgena pikaajalise töö käigus;
- Eemaldatav mõõteseade ja tugev universaalsus, lihtne paigaldus ja hooldus;
- Soovi korral saab lisada kaugedastusseadme, näiteks Reed Switch või Hall, impulsi väljund:
- Fotoelektrilise otselugemisregistri väljundliides; RS485 või M-bus, NB register: magnetiline, mitte-magnetiline.
- Tehnilised andmed vastavad ISO 4064 standardile.
Standardne:GB/T 778 ISO4064
Veearvesti korpuse materjal:hallmalm, kõrgtugev malm, roostevaba teras, plast
Kinnitustaseme standard:R20; R25; R40; KLASS A;
Töökorras seisukord
- Vee temperatuur: T30 T50 T90.
- Veesurve klass: MAP16 MAP10
- Surve-kaotusklass: ∆p63
Suurim lubatud viga
1
(2) Üleminekuvooluhulgast-(Q2) ülekoormuse voolukiiruseni (Q4) ±2% (kuumaveearvesti ±3%)

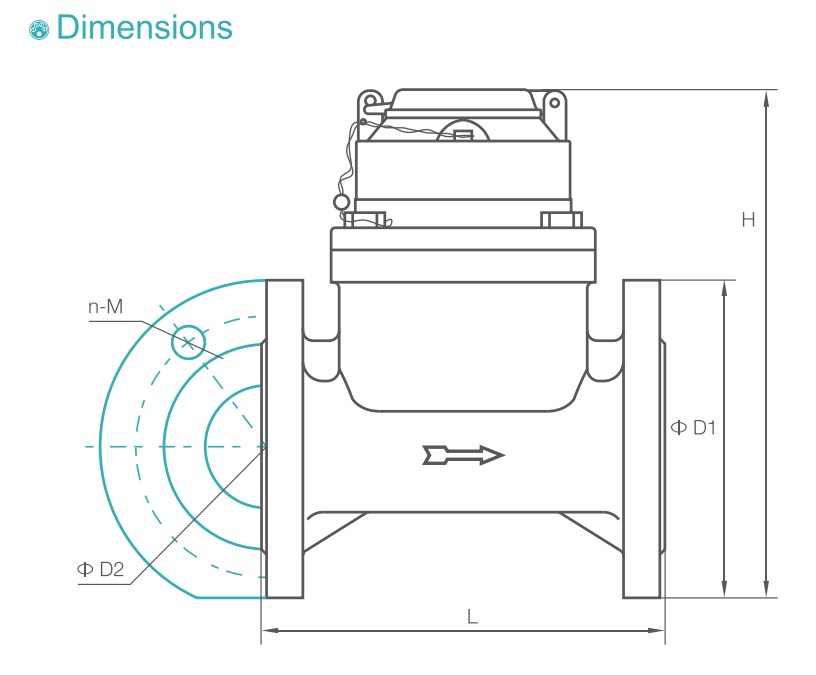

Mudelid ja spetsifikatsioonid
|
Mudelid |
Suurus |
L |
H |
Ühendusäärik |
|||
|
φD1 Väljas |
φD2 poldi ring |
Ühenduspoldid |
|||||
|
mm |
|||||||
|
LXXG-40 |
1½" |
300 |
215 |
- |
- |
R1½ (keermeühendus) |
|
|
LXXG-50 |
2" |
200 |
253 |
- |
- |
R2 (keermeühendus) |
|
|
LXXG-50 |
2" |
200 |
253 |
165 |
125 |
4-M16 |
|
|
LXXG-65 |
2½" |
200 |
268 |
185 |
145 |
4-M16 |
|
|
LXXG-80 |
3" |
225 |
284 |
200 |
160 |
8-M16 |
|
|
XXG-100 |
4" |
250 |
295 |
220 |
180 |
8-M16 |
|
|
LXXG-125 |
5" |
250 |
310 |
250 |
210 |
8-M16 |
|
|
LXXG-150 |
6" |
300 |
339 |
285 |
240 |
8-M20 |
|
|
LXXG-200 |
8" |
350 |
382 |
340 |
295 |
8-M20 (1,0 MPa) |
|
|
12-M20 (1,6 MPa) |
|||||||
|
LXXG-250 |
10" |
450 |
438 |
395 |
350 |
12-M20 (1,0 MPa) |
|
|
405 |
355 |
12-M24 (1,6 MPa) |
|||||
|
LXXG-300 |
12" |
500 |
488 |
445 |
400 |
12-M20 (1,0 MPa) |
|
|
460 |
410 |
12-M24 (1,6 MPa) |
|||||
MÄRKUS.Ääriku mõõtmed vastavad ISO7005 standardile. Vastu võetakse ka erinõuetega toodete tellimusi.
PEAMISED TEHNILISED ANDMED
|
Mudelid |
Suurus |
Klass |
Q4 Ülekoormusvool |
Q3 Püsiv vool |
Q₂2 |
Q1 |
Minimaalne |
Maksimaalne |
|
m³/h |
m³ |
|||||||
|
LXXG-40 |
1½" |
R20 |
31.25 |
25 |
5 |
1.25 |
0.002 |
999,999 |
|
LXXG-50 |
2" |
31.25 |
25 |
5 |
1.25 |
0.002 |
999,999 |
|
|
LXXG-65 |
2½" |
50 |
40 |
8 |
2 |
0.002 |
999,999 |
|
|
LXXG-80 |
3" |
78.75 |
63 |
12.6 |
3.15 |
0.002 |
999,999 |
|
|
LXXG-100 |
4" |
125 |
100 |
20 |
5 |
0.002 |
999,999 |
|
|
LXXG-125 |
5" |
200 |
160 |
32 |
8 |
0.002 |
999,999 |
|
|
LXXG-150 |
6" |
312.5 |
250 |
50 |
12.5 |
0.002 |
999,999 |
|
|
LXXG-200 |
8" |
500 |
400 |
80 |
20 |
0.002 |
999,999 |
|
|
LXXG-250 |
10" |
787.5 |
630 |
126 |
31.5 |
0.02 |
9,999,999 |
|
|
LXXG-300 |
12" |
1250 |
1000 |
200 |
50 |
0.02 |
9,999,999 |
|
Veearvesti plahvatuslik vaade
